¶ Что такое ТЭГ
ТЭГ — термоэлектрический генератор, один из самых безопасных и мощных источников энергии. Он вырабатывает электричество за счёт разницы температур поступающих в него газов: чем больше разница, тем выше выработка энергии — при этом генератор не сможет производить больше энергии, чем требует её потребители.
Устройство состоит из двух циркуляторов и одной центральной части (сам ТЭГ). Газы подаются на циркуляторы, и деляться на холодный и горячий контур.
¶ Настройка горячего контура
Для максимальной эффективности рекомендуется использовать сгоревшую газовую смесь, состоящую из:
- 95-99% кислорода - (O₂)
- 1-5% плазмы - (Plasma)
Газы следует сжигать в изолированной камере сгорания, после чего подавать нагретую смесь в циркулятор.
¶ Настройка холодного контура
Для холодного контура подходит любой газ, однако чаще всего используют:
- Азот - (N₂)
- Диоксид углерода - (CO₂)
Существует два основных способа организации холодного контура:
- Использование газодобытчиков с последующим сбросом отработанного газа в космос (открытая система)
- Применение радиаторов для охлаждения газа в замкнутом контуре (требует предварительной закачки газа)
¶ Схемы работы ТЭГа
Схемы работы ТЭГа можно условно поделить на 3 типа:
- Открытая - все газы покидают систему
- Полузамкнутая - один из газов покидает систему
- Замкнутая - газы не покидают систему
¶ Примеры рабочих схем

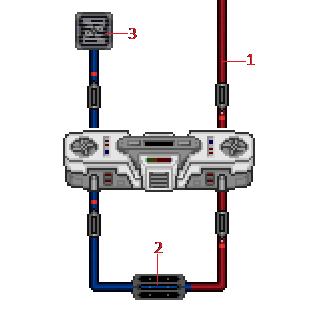

¶ ⎔ ОТКРЫТАЯ СХЕМА
- 1 Труба подачи горячего газа (левый циркулятор)
- 2 Охлаждение горячего газа
- 3 Труба подачи холодного газа (правый циркулятор)

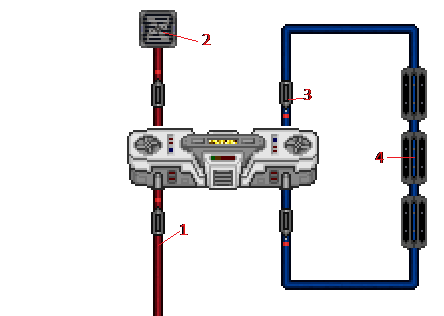

¶ ⎔ ПОЛУЗАМКНУТАЯ СХЕМА
- 1 Подача горячего газа
- 2 Сброс в космос
- 3 Подача холодного газа
- 4 Космические радиаторы

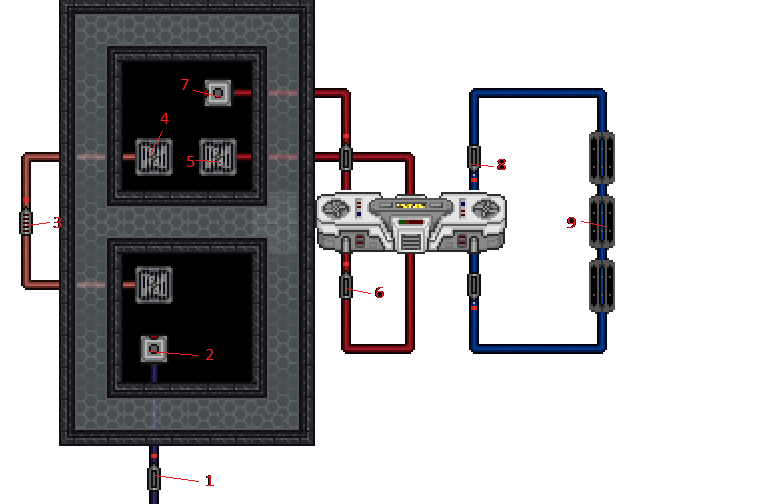

¶ ⎔ ЗАМКНУТАЯ СХЕМА
- 1 Камера сгорания
- 2 Защитный инжектор
- 3 Вторая камера (100-3000 кПа)
- 4 Пассивная вентиляция
- 5 Насосная система
- 6 Левый циркулятор
- 7 Рециркуляция газа
- 8 Правый циркулятор
- 9 Космические радиаторы
¶ Возможные проблемы и решения
¶ ТЭГ даёт мало энергии
Проверьте следующие моменты:
- Отключите ДАМ или другие источники питания - пока они активны, ТЭГ не будет работать на полную мощность.
- Проверьте разницу температур с помощью газоанализатора. Если разница недостаточная:
- Увеличьте нагрев горячего контура
- Увеличьте охлаждение холодного контура
- Увеличьте подачу газов
¶ ТЭГ не даёт энергии
Проверьте:
- Циркулируют ли газы в системе (работают ли насосы)
- Подключён ли высоковольтный кабель к проводке станции
¶ Итоги
В постройке ТЭГа вас почти ничего не ограничивает, если вы совершили ошибку это не страшно в отличие от ошибки в Тесле или Сингулярности. Экспериментируйте, создавайте и делитесь в сообществе своими необычными схемами, может быть именно ваша схема станет самой лучшей и популярной.
